ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ, РЕГУЛЯТОР ГРОМКОСТИ И ТЕМБРА НА LM1036N

LM1036N

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ, РЕГУЛЯТОР ГРОМКОСТИ И ТЕМБРА НА LM1036N

Предварительный усилитель собран на микросхеме LM1036N от фирмы National Semiconductors. Микросхема недорогая, имеет хорошие характеристики, обеспечивает чистое, легкое звучание и правильно действующую тонконпенсацию при регулировке громкости.
Технические характеристики:

Частотный диапазон Гц.........................................................20.....20000

Отношение сигнал/шум, дБ...................................................80

Разделение каналов, дБ.................................................... ....75

Коэффициент гармоник при Uвх 0,3В на частоте 1кГц, %.........0,06

Входное сопротивление,кОм................................................30

Выходное сопротивление, кОм............................................20

Диапазон регулировки громкости, дБ.................................75

Диапазон регулировки тембра на частотах 40Гц и 16 кГц, дБ... +-15

Предусилитель собран на микросхеме LM1036N от фирмы National Semiconductors. Микросхема недорогая, имеет хорошие характеристики, обеспечивает чистое, легкое звучание и правильно действующую тонконпенсацию при регулировке громкости.

Все резисторы 0,125-0,25 Вт. Конденсаторы С1-С2 К73-17, С8-С9 К10-17Б или пленочные.Электролитические конденсаторы на напряжение не менее 16В.

Предварительный усилитель можно использовать, например, совместно с Интегральный усилитель мощности на микросхеме TDA7293, TDA7294

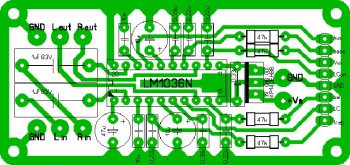

LM1036N
