Тестер для 555 таймера

Простейший Тестер для проверки таймера NE555

При построении схем на микросхеме таймере 555 иногда бывает необходимо быстро проверить микросхему на работоспособность, для этого хочу предложить схему простейшего тестера, при помощи которого вы с легкостью сможете проверить ваш экземпляр таймера.
Схема очень простая состоит из нескольких резисторов и пары конденсаторов.
Напряжение питания схемы от 3 до 9 вольт.

При проверке микросхемы после включения питания – поочередно мигают оба светодиода – это означает что все хорошо и микросхема вполне в рабочем состоянии.

Если же хотя бы один из диодов не горит или наоборот - горит постоянно, это означает что микросхема неисправна и такую микросхему можно выкинуть.

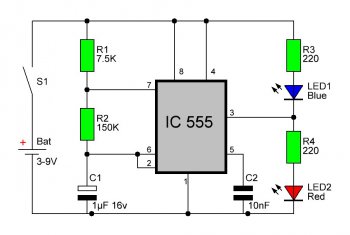

Схема  тестер для 555 таймера

Список компонентов необходимых для сборки схемы:
Светодиод 3мм синий
Светодиод 3мм красный
Резистор 220 Ом - 2шт
Резистор 150 кОм
Резистор 7.5 кОм
Конденсатор электролитический 16в 1мФ
Конденсатор керамический 10 нФ
панелька DIP8
микрокнопка
