ВНЕШНЯЯ АНТЕННА ДМВ ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ, «тройной квадрат»

ВНЕШНЯЯ АНТЕННА ДМВ ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ

Качество приема телевизионных сигналов зависит от множества причин. В условиях города неизбежно взаимодействие основной волны телесигнала и отраженных волн. При прямой видимости между принимающей антенной и передающей антенной в точку приема приходит основная волна и волны отраженные от земли, площадей, улиц, крыш зданий.

Большой современный город для радиоволн представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”, которыми являются мосты, заводские трубы, высоковольтные линии. Высотные здания подобно пассивному ретранслятору переизлучают волны, распостроняющиеся от передающей антенны. Характер распространения радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий происходит прием ослабленного полезного сигнала, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, в мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление сигнала, принимаемого антенной, расположенной в радиотени деревьев происходит летом. Сложение и вычитание основной и отраженных радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.

Рамочные антенны в этих условиях дают хорошие результаты благодаря ослаблению приема по боковым и обратному направлениях, они менее подвержены влиянию электрических помех и, в частности, помех от зажигания двигателей внутреннего сгорания.
При дальнем приеме телевидения наиболее устойчивое изображение дают рамочные антенны, одна из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 – 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 – 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему – фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.


Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.

Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов.

Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения – не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей.

Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.

Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

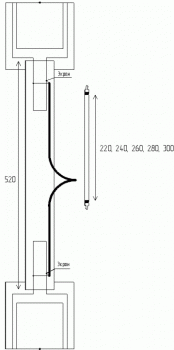

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.


Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.

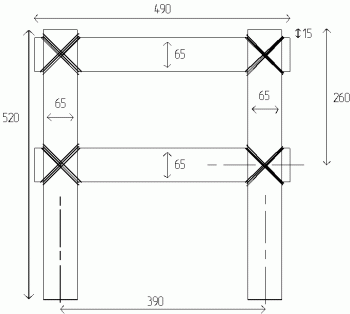

Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.


На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

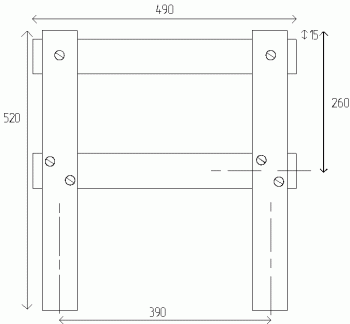

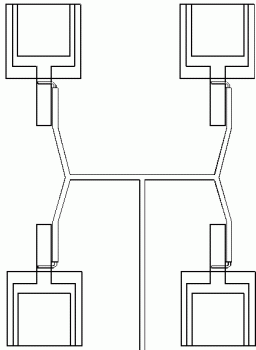

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный.

Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.


Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

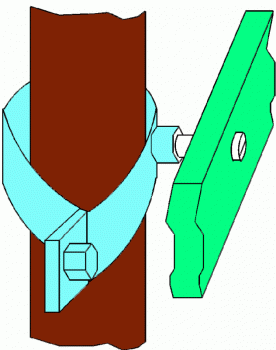

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.


Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.

Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь
