Высокоэффективная антенна ДМВ для приема цифрового телевидения стандарта DVB-T2

Антенна для приема цифрового телевидения стандарта DVB-T2

В связи с переходом на цифровое телевизионное вещание (DVB-T) , у мноогих телезрителей возникает вопрос : какую антенну следует использовать ?

В предлагаемой статье мы рассмотрим конструкцию высокозффективноц антенны для приема цифрового телевидения стандарта DVB-T

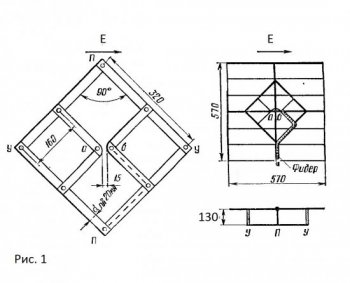

Конструкция антенны для 21 - 60 каналов показана на рис.1. Антенное полотно изготавливается из алюминиевых полос и скрепляется " внахлест " винтами с гайками (можно вырезать из цельного куска металла при его наличии). На мачте (она может быть металлической или деревянной) полотно закрепляется при помощи стоек - опор в точках C и D. Поскольку эти точки имеют нулевой потенциал относительно земли, то стоики могут быть металлическими . Кабель подсоединяется к точкам А и В (оплетка - к одной точке, а жила - к другой) и прокладывается вдоль полотна по нижней стойке 2 и по мачте 6 к телевизору. Закрепляется кабель хомутиками. Полотно может быть само по себе использовано как антенна. Ее коэффициент усиления составляет 6 - 8 дб. Однако лучше снабдить полотно рефлектором.

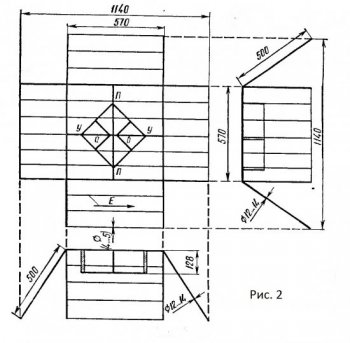

Простейший рефлектор представляет собой экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен и может быть 3 - 10 мм. Антенна с плоским рефлектором имеет коэффициент усиления 8 - 10 дб. Поднять коэффициент усиления до 15 дб (эквивалентно 40 - элементной антенне "волновой канал" позволяетсложный рефлектор типа "полуразвалившийся короб" (рис. 2). Конструктивное исполнение такого рефлектора может быть самым различным, в зависимости от Ваших возможностей.

Пространственная ориентация антенны изображенная на ри.--- соответствует приему сигнала с горизонтальной полязацией. Для према вертикально поляризованных сигналов необходимо полотно и рефлектор повернуть на 90*.
