КСВ-метр для УКВ диапазона

КСВ-метр

Увеличение частоты сигнала приводит к увеличению потерь в фидерной линии. Поэтому очень важно добиться наилучшего согласования между передатчиком и антенной системой, а именно, минимального коэффициента стоячей волны (КСВ).
Предлагаемым КСВ-метром можно проводить измерения вплоть до сантиметрового диапазона в линиях с волновым сопротивлением 50 Ом.
Описанный в [1] КСВ-метр на полосковых линиях имеет ограничение частотного диапазона сверху в силу особенностей своего конструктивного исполнения, хотя схемное решение такого ограничения не накладывает.

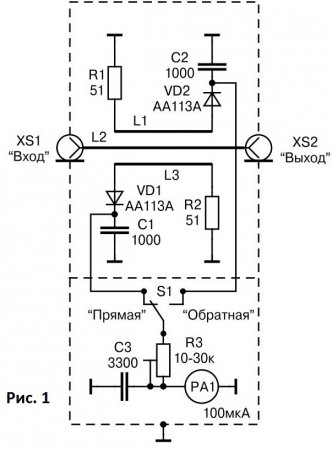

Принципиальная электрическая схема предлагаемого КСВ-метра аналогична описанной в [1] и показана на рис. 1 (отличия в типономиналах отдельных деталей).

Особенностью предлагаемого прибора является конструктивное исполнение детекторной части КСВ-метра, что позволило расширить диапазон измерений вплоть до 1 ГГц.

Автор опускает описание физики образования стоячих волн в соединительных линиях, математические расчеты величин падающей и отраженной мощностей при согласованной и не согласованной линии, принцип измерения КСВ, основанный на измерении определенных величин падающей и отраженной волн, основы конструирования приборов СВЧ-диапазона и технологических требований, предъявляемых к ним, и отсылает заинтересованных читателей к известной литературе [2,...6].

Конструкция

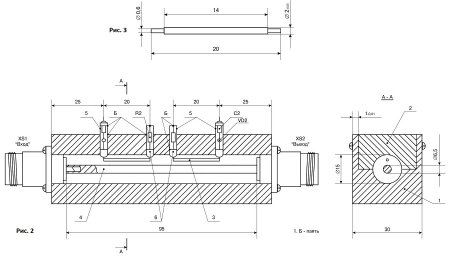

Корпус детекторной головки КСВ-метра состоит из двух частей (рис.2): П-образно-го основания 1 и крышки 2 (материал - бронза).

Конструкция направленных ответвителей 3 (L1 и L2) показана на рис.З.

Центральный проводник 4 (L2) припаян непосредственно к разъемам XS1 и XS2. В тело крышки 2 впаяны стаканы 5 (4шт.) и четыре стеклобусы 6. Диоды (VD1; VD2), конденсаторы (С1; С2) и резисторы (R1; R2) помещены в цилиндрические стаканы 5. Выводы диодов пропущены через канал стеклобусы и припаяны непосредственно к ответвителям.
Корпус детекторной головки КСВ-метра, направленные ответвители, центральный проводник перед сборкой полируют (в корпусе - только внутреннюю поверхность диаметром 15 мм; наружная поверхность чистотой Rz 20) и покрывают серебром.

Порядок сборки
Сначала устанавливают все детали, относящиеся к крышке детекторной головки. Затем, в основании головки закрепляют один из разъемов XS с припаянным центральным проводником, потом второй разъем и проводят пайку. После сборки основания и крышки их соединяют с помощью 6 винтов М3 и в крышке фиксируют разъемы XS1 и XS2.
Перед сборкой детекторную головку промыть спиртом и просушить. Работать в хлопчатобумажных перчатках, предварительно обезжирив кожу рук.

Детали
Требования к радиоэлементам стандартные для СВЧ-техники. Конденсаторы С1 и С2 - проходные. В авторском варианте использованы бескорпусные диоды АА113А. Возможна замена на другие типы диодов в зависимости от требуемой верхней граничной частоты. В этом случае возможно применение иного способа их крепления. Разъемы XS1 и XS2 конструктивного исполнения с серебряным покрытием; их тип определяется наружным диаметром кабеля.

Примечания
1. При использовании кабеля с волновым сопротивлением отличным от 50 Ом, диаметр центрального проводника расчитывают по формуле:
Zo=138 IgD/d,
где: Zo - волновое сопротивление линии, D - внутренний диаметр экрана коаксиальной линии детекторной головки, d - диаметр центрального проводника. Значения резисторов R1 и R2 приводят в соответствие с волновым сопротивлением кабеля.
Упростить конструкцию предлагаемого КСВ-метра можно применив коаксиальную линию с квадратным сечением экрана и круглым центральным проводником. Расчет размеров линии можно выполнить исходя из формулы:
Zo-138 lg1,08D/d, где: Zo - волновое сопротивление линии, D - внутренняя сторона квадратного экрана коаксиальной линии, d-диаметр центрального проводника

2. Необходимо точно выдерживать размеры деталей, тип соединения, а также посадочные размеры.

3. Для удобства детекторную головку можно конструктивно объединить с индикаторной частью в общем корпусе.

4. Если в распоряжении радиолюбителя нет готовых стеклобус, то можно воспользоваться подходящими по размерам, демонтировав их из металлобумажных конденсаторов.

Иван Милованов, UYOYI, г. Черновцы

Литература
1. И.Я.Милованов, КСВ-метр на полосковых линиях. Радиохобби, № 6, 1998г. с. 16.
2. Радио, телевизия, электроника, № 1,1985г.( НРБ).
3. С. Г. Бунин, Л.П.Яйленко, Справочник радиолюбителя коротковолновика, изд.2, пер. и доп., Киев, Техника, с.221,243.
4. С. М. Алексеев, Радиолюбительская УКВ аппаратура, Гос. энергетическое издательство, М., -Ленинград, 1958, с. 131.
5. М.Левит, Прибор для определения КСВ, Радио, 1978, №6, с. 20.
6. Техническое описание и схема электрическая принципиальная радиостанции «Лен».

Радиохобби 4/2000
