Регулятор яркости светильника

Регуляторы яркости свечения электроосветительных приборов, будь то промышленного изготовления или самодельные, все шире вторгаются в наш домашний быт. И это не случайно. Взять, к примеру, бра. Если этот настенный светильник снабдить таким регулятором, то его можно использовать даже в качестве ночника.

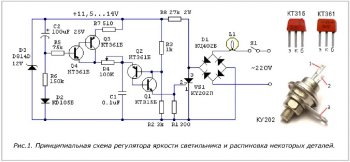

Любительский регулятор яркости, схему которого вы видите на рисунке 5, позволяет осуществить все это. Он, кроме того, обеспечивает в течение 5...10 с плавное нарастание яркости стечения электролампы до заранее установленного уровня. Такой режим включения светильников продлевает срок службы электроламп. В предлагаемом устройстве используется так называемый фазоимпульсный способ регулирования среднего тока через нагрузку. Он изменяется благодаря тому, что нагрузка-светильник подключается к сети не непосредственно, а электронным ключом через некоторое время после появления очередной полуволны сетевого напряжения. Изменяя это время, потребляемую нагрузкой от сети мощность можно регулировать практически от нуля до максимума. Для лампы светильника это означает изменение яркости ее свечения. Функцию электронного ключа выполняет тринистор VS1. Ручная регулировка яркости свечения лампы L1 (светильника) осуществляется переменным резистором R4 - чем меньше его сопротивление, тем ярче светится лампа.

Лампа LI (220V 100W) собственно и является светильником. Все резисторы на 0,25W, кроме R8, который на 2W. При монтаже расположите этот резистор в 2mm над поверхностью платы, чтобы не нагревались остальные детали. Конденсатор С1 пленочный, тринистор КУ202Л можно заменить на КУ202К, КУ202М, КУ202Н. Соблюдайте условия его включения в схеме.

В корпусе, в котором вы разместите устройство, обязательно просверлите отверстия для вентиляции, т.к. элементы R8 и VS1 в процессе работы немного нагреваются.
