Многоканальная ЦМУ

Схема цветомузыкальной установки

Простейшие цветомузыкальные установки (ЦМУ) содержат обычно 3-4 канала разделения частот, условно подразделяемые на низкочастотный, среднечастотные и высокочастотный. Каждому из каналов соответствует один из основных цветов спектра: красный, желтый-зеленый и синий [1, 2]. Дальнейшее наращивание числа частотных каналов чревато заметным усложнением как схемы, так и настройки ЦМУ.

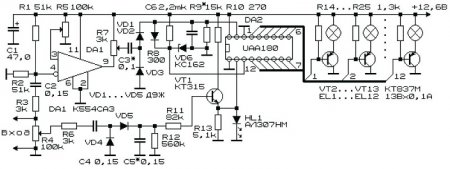

Многоканальная ЦМУ. Схема


На рисунке приведена схема 12- канального ЦМУ с использованием поликомпараторной микросхемы управления светодиодной шкалой - (UAA180, UL1980N, A277D, К1003ПП1) [3]. Входной сигнал звуковой частоты поступает на формирователь прямоугольных импульсов, выполненный на компараторе DA1 (К554САЗ). С выхода компаратора сигнал поступает на преобразователь частота-амплитуда (СЗ, VD1, VD2, R9, С6), и, затем, на управляющий вход микросхемы DA2. Переключение с 1 по 12 канал индикации происходит в пределах изменения амплитуды управляющего сигнала 0-6 В, что соответствует диапазону частот преобразования от 0 до 6 кГц и выше. Одновременно входной сигнал амплитудой до 1 В поступает на детектор НЧ-сиг-нала (С4, VD4, VD5, R12, С5).

На выходе детектора формируется управляющий сигнал амплитудой от 0 до 2 В. Этот сигнал поступает на вход управления яркостью свечения светодиодов (тока нагрузки выходных ключей микросхемы DA2). Таким образом, при изменении частоты входного сигнала происходит переключение канала индикации, а при изменении амплитуды входного сигнала изменяется яркость свечения ламп накаливания. Стабилитрон VD6 предназначен для стабилизации опорного напряжения установки максимального уровня управляющего сигнала (6-6,2 В). Диод VD3 защищает вход управления светодиодной шкалой от перенапряжения; светодиод НИ, соответственно, защищает вход управления яркостью свечения, ограничивая максимальное значение сигнала уровнем 2 В.

Потенциометром R5 устанавливают порог срабатывания компаратора (ед. мВ), R7 -диапазон реакции устройства на изменение частоты входного сигнала, R4 - уровень сигнала управления яркостью. Нагрузкой выходных ключей микросхемы DA2 с максимальным током нагрузки в режиме ее короткого замыкания 10 мА являются резисторы R14-R25 и управляющие n-р переходы выходных транзисторов VT2-VT13. В эмиттерные цепи этих транзисторов включены малоинерционные слаботочные лампы накаливания EL1-EL12. Транзисторы VT2-VT13 закреплены на общей теплоотводящей шине.

Светофильтры для ЦМУ можно изготовить на цветном термоструйном принтере при печати на прозрачную пленку, например, типа Film Jet Color «Print-on Graphic» или «Print-on Image» толщиной 100 мкм. Оттенки цветовой гаммы и их насыщенность подбирают на ПЭВМ при использовании графических редакторов типа Adobe Photoshop 3.0 - 5.0, PhotoFinish 4.0 или им подобных. При увеличении выходной мощности ЦМУ для управления тиристорными (симисторными) выходными каскадами и обеспечения гальванической развязки цепей на выходе микросхемы DA2 взамен элементов R14-R25, VT2-VT13, EL1-EL12 следует включить светодиоды оптронных пар.

М. Шустов, г. Томск

ЛИТЕРАТУРА
1. Галеев Б.М., Андреев С.А. Принципы конструирования светомузыкальных устройств. - М.: Энергия, 1973. - 104 с.
2. Ефимов В.В. Светомузыка? Это интересно! - Киев: Радяньска школа, 1985. -64 с.
3. Шустов М.А. Применение поликомпараторных микросхем в технике радиосвязи // Радиолюбитель. - 1997. - № 6. - С. 13-15.

Радиохобби 1/1999
