Простая охранная сигнализация на базе сотового телефона

В журнале «Радиоконструктор» №3 за 2016 год была статья автора Лыжина Р. «GSM-охранная система для дачи». Там предлагалось в качестве охранной GSM-сигнализации использовать обычный недорогой сотовый телефон. Хочу сказать, что «предложение» весьма заманчивое, потому что любое даже самое дешевое охранное GSM устройство стоит на порядок дороже старого сотового телефона. К тому же, автор нашел, как подключится к сотовому телефону наиболее простым способом, не требующим никакого вторжения в его схему. И при этом сам сотовый телефон становится охранным устройством. Честно говоря, ранее я и не догадывался о таких возможностях сотовых телефонов, потому что все что мне удалось прочитать ранее на эту тему, требовало внесения изменений как в схему самого сотового телефона, так и требовало необходимости во внешнем электронном блоке охранной системы.

Мне нужно было сделать охранную систему, реагирующую только на герконовый датчик положения двери. Автор выше указанной статьи предлагал в данном случае использовать концевой переключатель, нормально замкнутые контакты которого подключить параллельно кнопке проводной гарнитуры сотового телефона. Но меня это не совсем устроило, потому что концевой датчик не предназначен для работы в паре с входной дверью. Он не учитывает и люфт в дверной коробке, и его открытые контакты подвержены атмосферным и прочим воздействиям. Не зря для этих целей в охранных устройствах используют специальные герконовые «охранные извещатели», состоящие из двух половинок - одна с герконом внутри ставится на дверную коробку, а вторая с магнитом внутри, на саму дверь. При этом конструкция извещателя допускает люфт в дверной системе в пределах до 2-3 см. что весьма важно, особенно если помещение деревянное (деревянный проем «гуляет» в зависимости от влажности и температуры), да и естественный износ двери может привести к «подвижкам».

Но дело в том, что герконовый охранный извещатель работает на размыкание. То есть, дверь закрыта - контакты замкнуты, дверь открыта - контакты разомкнуты. Здесь же требуется все наоборот. Поэтому, пришлось сделать «инвертор» из маломощного реле с обмоткой на 5V.

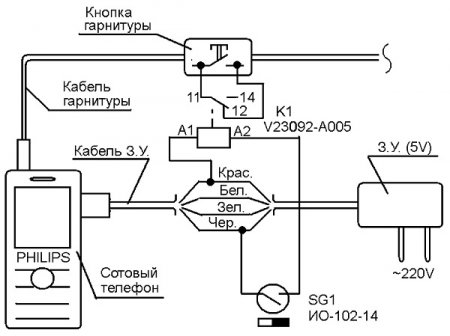

На рисунке в тексте показана схема моего варианта GSM-охранной сигнализации. Система состоит из старого сотового телефона «Philips Е-1500» с собственной проводной гарнитурой и зарядным устройством, охранного извещателя ИО-102-14 и электромагнитного реле V23092-A005 с обмоткой на 5V и переключающими контактами.

«Издеваться» нужно только над проводной гарнитурой и кабелем зарядного устройства. У проводной гарнитуры нужно раскрыть корпус кнопки и подпаять два монтажных проводка к её контактам. Кабель зарядного устройства нужно разделать и вытащить наружу красный и черный провода.

Обмотка реле К1 подключается между красным и черным проводами через охранный извещатель. А параллельно кнопке гарнитуры подключаются нормально замкнутые контакты реле.

Теперь, когда дверь закрыта контакты SG1 замкнуты и на обмотку реле поступает ток от зарядного устройства З.У. Контакты реле «11» и «12» при этом размыкаются. Если дверь открыть контакты SG1 размыкаются, ток на обмотку реле К1 перестает поступать и его контакты «11» и «12» замыкаются. Так как они подключены параллельно кнопке гарнитуры сотового телефона, телефон звонит по введенному в его память номеру. Это служит сигналом о том, что дверь открыли.

Теперь о настройках сотового телефона, об этом подробно написано в Л.1, но я позволю себе повторить вкратце.
Используется сотовый телефон «Philips Е-1500». Нужно установить «симку» только в слот «SIM2» при этом слот «SIМ1» оставить пустым. На эту «симку» нужно сохранить единственный номер, по которому сотовый телефон будет звонить при открывании двери, сохранить его под именем «1».
Далее, нужно войти в меню «настройки», далее, «профили», и выбрать «без звука». Затем войти в меню «вызовы» и выбрать пункт «дополнительно», затем в нем войти в меню «режим ответа» и выбрать пункт «автоматически».

Теперь нужно заблокировать входящие СМС. Это с телефона сделать нельзя, поэтому нужно обратиться по этому вопросу к оператору мобильной связи чтобы услуга «входящие СМС» была отключена. Или сделать это самостоятельно в «личном кабинете» на сайте оператора связи, сим-карту которого используете.

Единственной настройкой на приемном сотовом телефоне (на который будет звонить охранное устройство) будет внесение в «контакты» номера сотового телефона, установленного на охраняемом месте, и присвоение ему соответствующего имени (например, «Охрана сарая»). Как только откроют дверь в этот сарай, ваш сотовый телефон зазвонит и на его дисплее будет надпись «Охрана сарая». Отвечать на звонок нет никакой необходимости, и так все ясно.

Если есть несколько мест, которые нужно охранять, можно приобрести соответствующее число старых сотовых телефонов и сделать несколько таких охранных устройств. Соответственно, в «контактах» вашего телефона будут «Охрана сарая», «Охрана гаража», «Охрана кладовки» и т.п.
О выборе подходящего сотового телефона для работы в качестве охранного устройства подробно написано в уже упомянутой выше статье (Л.1), но я позволю себе повторить вкратце.

Прежде всего, у телефона должна быть проводная гарнитура, и он должен запускаться на набор внесенного в память номера от одного нажатия на кнопку гарнитуры.

Должен быть режим автоответа (или «свободные руки», «автомобиль» и т.д.).

Этим требованиям соответствуют очень многие недорогие сотовые телефоны. Но есть и такие, которые на кнопку гарнитуры не реагируют, либо реагируют не так, и для набора номера нужно нажимать какие-то кнопки. Такие сотовые телефоны не подходят для работы в качестве охранного устройства. Все это нужно внимательно проверить «в живую» при покупке сотового телефона, потому что в инструкции не всегда отражены все возможности достаточно подробно.

Таранцев Н.И.
Литература:
1. Лыжин Р. «GSM - охранная система для дачи», ж. Радиоконструктор, №3, 2016 г. стр. 20-23.
Радиоконструктор 07-2016
