Емкостный датчик
Эта простая схема на трех транзисторах будет весьма полезна там, где нужно реагировать на прикосновение человека к чему-либо металлическому, например, к дверной ручке.
Датчик присоединяется к металлическому предмету проводом. При прикосновении к этому предмету загорается индикаторный светодиод и на выходе увеличивается напряжение.
Схема датчика состоит из генератора ВЧ-колебаний, детектора и усилителя постоянного напряжения.
В статическом режиме генератор ВЧ работает, и его выходной сигнал поступает на детектор, на котором образуется некое постоянное напряжение, запирающее индикаторный светодиод.
Срабатывание датчика основано на срыве его генерации под влиянием внешней емкости. При этом, напряжение на выходе детектора падает, и отпирается индикаторный светодиод.

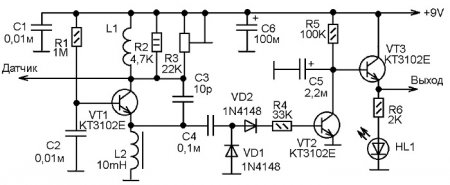

Схема датчика показана на рисунке. Высокочастотный генератор выполнен на транзисторе VT1. Контур состоит из катушки L1, её емкости и внешней емкости. Резистором R3 настраивают степень шунтирования контура таким образом, чтобы срыв генерации обеспечивался при резком увеличении емкостной составляющей контура.
Сигнал снимается с эмиттера транзистора VT1. При наличии генерации здесь есть ВЧ-напряжение, которое поступает на диодный детектор на диодах VD1 и VD2 и транзисторе VT2 с конденсатором С5 на выходе. При наличии ВЧ напряжения на базе VT2 есть напряжение, открывающее его. Он открывается и напряжение на С5 снижается. Это приводит к снижению напряжения на базе VT3, что приводит к его закрыванию.
Напряжение на эмиттере VT3 падает, светодиод не горит. Если прикоснуться к предмету, к которому подключен датчик, емкость контура увеличивается и становится значительно выше емкости СЗ. Выше на столько, что емкости СЗ уже недостаточно для поддержания генерации. Генерация срывается, и ВЧ напряжения на эмиттере VT1 больше нет. Транзистор VT2 закрывается и напряжение на конденсаторе С5 увеличивается. Транзистор VT3 открывается, напряжение на его эмиттере увеличивается и загорается светодиод НL.
Каркасом для намотки катушки И служит резистор R2, именно поэтому на схеме он указан двухваттным, потому что нужны размеры для намотки катушки. Катушка И содержит 25-30 витков провода ПЭВ 0,35, намотанного на резистор R2, и концы этой катушки распаяны на выводы R2.
Катушка L2 - готовый дроссель на 5-15 миллигенри. Можно заменить и самодельным дросселем на такую индуктивность.
Транзисторы КТ3102 можно заменить любыми аналогами.
Светодиод НL - любой индикаторный светодиод, например, АЛ307.
С эмиттера VT3 можно подать напряжение для управления какой-то схемой, которая должна включаться при прикосновении к дверной ручке.
Настройка заключается в регулировке чувствительности датчика подстроечным резистором R3, так чтобы он срабатывал при прикосновении к дверной ручке или другому предмету, подключенному к коллектору VT1.
Молотов М.Л.
Источник: Журнал Радиоконструктор №6 2016 стр.32
-
