Зависимое включение периферийных устройств
Периферийные устройства такие, как принтер, сканер и т.п. приходится или всегда оставлять подключенными к электросети, или включать/выключать при необходимости. И тот и другой вариант не очень удобный. Первый - потому что идет постоянное потребление электроэнергии, хотя и небольшое. К тому же элементы дежурного блока питания периферийных устройств в таком случае будут больше "изнашиваться". Второй вариант, думаю, и так понятен - неудобство. Я предлагаю довольно простое решение: включать/выключать периферийные устройства совместно с персональным компьютером.

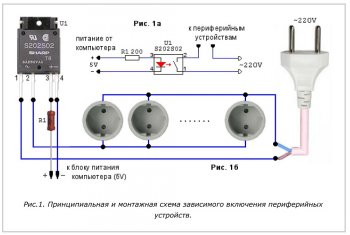

Основа схемы (см. Рис.1а) - мощный оптосимистор (оптопара), также известный как твердотельное реле, S202S02 фирмы Sharp. Эта деталь способна коммутировать нагрузку до 1000 Вт. При включении компьютера его источник переходит из ждущего (или выключенного) в рабочий режим. Появляется напряжение на контактах, идущих от блока питания. Нам нужно 5В, которые мы возьмем от разъема 4-pin Molex блока питания компьютера. Разъем содержит в себе четыре контакта: +12 В (желтый провод), +5 В (красный провод), а так же два контакта земли (черные провода). Соответственно мы берем красный и один из черных проводом, питание с которых поступает на 3-й (через резистор) и 4-й выводы микросхемы в соответствии с полярностью. От этих контактов питается светодиод оптопары, которая и включает/выключает нагрузку.
