Простой регулятор мощности

Регуляторы широко применяются как в практике радиолюбителя, так и в повседневной жизни. Применение регуляторов позволяет не просто регулировать мощность в нагрузке, но и более экономно расходовать электроэнергию, а также значительно продлить срок службы приборов, совместно с которыми применяются регуляторы.

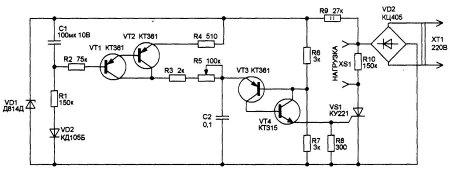

Простой тиристорный регулятор мощности изображен на рис. 1. Регулятор позволяет регулировать мощность до 150 Вт.
Функционально регулятор можно разделить на три части: генератор импульсов (на элементах С1, VD2, R1-R8, С2), схему питания генератора (VD1, R9) и собственно регулятор мощности (R10, VS1).

Работает регулятор следующим образом. Напряжение сети поступает на диодный мост VD3 и далее через гасящий резистор R9 на генератор импульсов. Стабилитрон VD1 ограничивает поступающее на генератор напряжение до 11-15 В. На элементах VT3, VT4 собран аналог однопереходного транзистора. Элементами R5, С2 образована времязадающая цепь. Пропорционально изменению сопротивления резистора R5 меняется скважность управляющих импульсов на тиристоре VS1 и, соответственно, отдаваемая в нагрузку мощность.

Достоинства данной схемы: простота, отсутствие дефицитных и дорогих комплектующих, достаточно высокая надежность и некритичность к параметрам сети.

Недостатки: повышенный уровень помех.

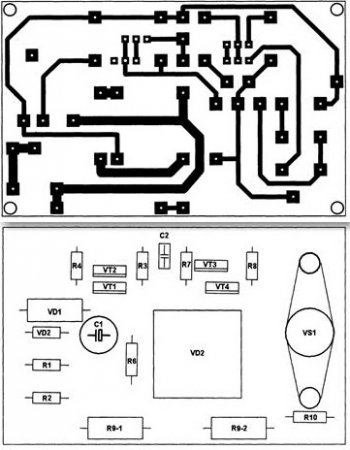

Печатная плата регулятора (со стороны печатных проводников) и расположением радиоэлементов приведена на рис. 2
