Простой транзисторный металлоискатель

Простой транзисторный металлоискатель

Назначение: Обнаружение предметов из стали и железа.

Принципиальная схема.
Схема простого транзисторного металлоискателя приведенна на Рис.1. Он состоит из генератора высокой частоты и приёмника, который регистрирует изменения частоты генератора при приближении к нему металлических предметов.

Приемник металлоискателя гетеродинного типа. Он выполнен всего на одном транзисторе V2, и совмещает в себе функции гетеродина и детектора.

Гетеродин собран по схеме емкостной трехточки. Достоинством такой схемы является использование катушки индуктивности без отводов, что очень удобно для начинающих радиолюбителей.

Колебательный контур содержит катушку индуктивности L2 и емкость, составленную из последовательно соединенных конденсаторов С4—С6. Частоту гетеродина можно изменить подстроечным сердеч ником катушки L2.

Генератор высокой частоты собран на транзисторе VI также по схеме емкостной трехточки. Частота генератора зависит от индуктивности катушки L1, которая выполнена в виде рамки. Если вблизи катушки окажется металлический предмет, индуктивность ее изменится. Это приведет к изменению частоты генератора, что будет сразу зарегистрировано приемником. Если, к примеру, первоначально генератор настроен на частоту 465 кГц, а гетеродин приемника на частоту 465,5 кГц, то в телефонах будет прослушиваться сигнал частотой 500 Гц. При приближении катушки L1 к металлу тональность сигнала в телефонах изменится. Это и послужит сигналом обнаружения металлического предмета.

Элементная база
Кроме транзисторов, указанных на схеме, можно применить германиевые транзисторы серий П401, П402.
Телефоны — ТОН-1 или ТОН-2. Причем оба капсюля нужно включить параллельно, чтобы общее сопротивление телефонов составило 800—1200 Ом.

Все резисторы могут быть МЛТ-0,125 или МЛТ-0,25, конденсаторы — КЛС-1 или БМ-2, выключатель питания — однополюсный тумблер.

Катушки
Катушка L1 представляет собой прямоугольную рамку размерами 175 х 230 мм из 32 витков провода ПЭВ-2 0,35.

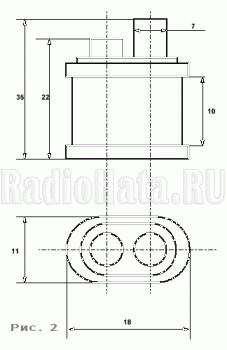

Конструкция катушки L2 показана на Рис. 2. В двух цилиндрических каркасах размещены отрезки стержня диаметром 7 мм из феррита 400НН или 600НН:
*первый каркас длиной 20—22 мм
*второй каркас длиной 35—40 мм, для подстройки катушки. Каркасы обернуты бумажной лентой, поверх которой намотана катушка — 55 витков провода ПЭЛШО 0,2 (можно ПЭВ-1 или ПЭВ-2), выводы катушки закреплены клеем. (Применимы каркасы от контуров ПЧ старых ламповых телевизоров и радиол.)


Печатная плата
Рисунок печатной платы приводится на Рис. 3. Плату нужно соединить с катушками, батареей питания, выключателем и разъемом XI гибким многожильным проводом в изоляции.



Расположение катушек.
Конструктивно катушку L2 необходимо установить на расстоянии 5—7 мм от витков катушки L1.

Налаживание металлоискателя.
После подачи питающего напряжения проверяем режимы указанные на схеме, а за тем медленным перемещением подстроечного сердечника катушки L2 добиваемся в телефонах громкого чистого тона низкой частоты. Затем приближая к рамке металлический предмет фиксируем начало изменения тона звучания. Как правило , это происходит на расстоянии 30-40 см от предмета. Далее более точной подстройкой частоты гетеродина добиться наибольшей чувствительности металлоискателя.
