Простой звуковой генератор

звуковой генератор

Данное устройство представляет собой простой генератор звуковых частот, или проще говоря, обыкновенную пищалку. В этой конструкции применены всего четыре детали: два биполярных отечественных транзистора, представляющих собой комплементарную пару, это КТ315 и КТ361; подстроечный резистор и пленочный конденсатор. В качестве нагрузки используется электромагнитной излучатель, сопротивлением 50Ом, взятый из старой материнской платы. Запитывается устройство от одной пальчиковой батарейки в 1,5В. А схема работает очень просто.

Резистор R1 задает смещение на базу транзистора VT1. С помощью конденсатора С1 осуществляется обратная связь. Подстроечный резистор меняет частоту генерации. Нагрузку желательно использовать высокоомную. При отграниченном количестве компонентов, монтаж можно сделать навесным, который можно свободно разместить в любом компактном корпусе. Данную конструкцию можно использовать для звуковой прозвонки соединений монтажа печатных плат.

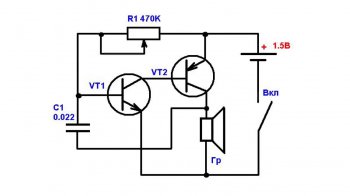

Схема звукового генератора
