В старых самоучителях авторы частенько начинали практику с изготовления детекторного приемника. Мы пойдем другим путем, так как на сегодняшний день время детекторных приемников прошло.

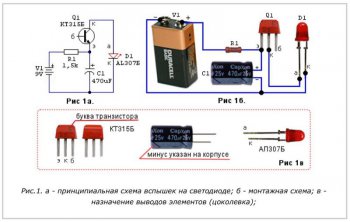

Надеюсь, вы уже обзавелись всем необходимым: канифолью, припоем, паяльником, тестером. Наверное, раздобыли и нескольк деталей. Вот теперь можно приступать к созданию своей первой радиолюбительской конструкции. Начнем, пожалуй, с самой простой. Она будет представлять собой своеобразный интерес для начинающего радиолюбителя - это схема вспышек на светодиоде (см. Рис.1а).


Устройство подключается к стабилизированному источнику питания с напряжением ±9 В. Таким источником в данном случае является батарейка "Крона", но вы можете использовать другой источним питания с напряжением 9В-12В.

Наша схема максимально проста, содержит всего лишь 4 детали (не считая источника питания): транзистор Q1 типа KT315 структуры п-р-п, резистор R1 на 1,5 кОм (любой мощности), электролитический конденсатор С1 на 470 мкФ и напряжением не менее 16 В (еще раз напомню, что напряжение конденсатора должно быть всегда на порядок больше, напряжения питания устройства, а также любой светодиод. Я взял отечественный АЛ307БМ красного свечения.

Для правильного подключения деталей надо знать их цоколевку (распиновку) - расположение выводов. Распиновка транзистора и светодиода данной конструкции представлена на Рис.1в.

Транзистор серии КТ315 может быть не только красным, как на фото, но и желтым. Пусть разные цвета вас не пугают. Главное не перепутайте его с транзистором КТ361 противоположной структуры. Эти детали производят в одинаковом корпусе. Отличие только в размещении буквы. У КТ315 буква находится сбоку, у КТ361 - посередине.

Теперь с помощью паяльника и проводов попробуем собрать устройство. На Рис. 16 показано, как вы должны соединить между собой детали. Синие линии - это провода, жирные черные точки - места пайки. Такой монтаж называется навесным, существует также монтаж на печатных платах, но с ним мы познакомимся немного позже.

Проверьте правильность соединения деталей и подключите устройство к блоку питания или батарейке "Крона". Если детали исправны и сборка была правильной, светодиод станет ярко вспыхивать.

Ваше первое устройство заработало! Поздравляю!

Еще с множеством простых и интересных схем для начинающего радиолюбителя можно ознакомиться перейдя по этой ССЫЛКЕ...
