Жучок (Радиожучок) для начинающих радиолюбителей. Подробная сборка

Жучок.Радиожучок

Преимущества предлагаемой конструкции:
Низкая стоимость
Простота сборки
Стабильная работа
Малая зависимость от внешних факторов
Низкое энергопотребление

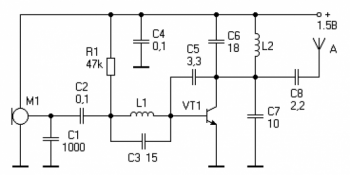

Схема радиожучка

Схема радиожучка


Используемые радиоэлементы:

Конденсаторы
0.1мкф-2шт
1000пф-1шт
15пф-1шт
10пф-1шт
18пф-1шт или подстроечный
3.3пф-1шт
2.2пф-1шт
керамические
с любым напряжением

Резисторы
10ком
47ком
мощность любая
(я использовал 0.25ватта)

Транзистор
КТ368
КТ325 подойдет в железном или пластиковом корпусе
s9018

Катушки индуктивности и антена
медный провод в эмали 1 метр диаметром от 0.4 до 0.6 мм

Микрофон любой электретный

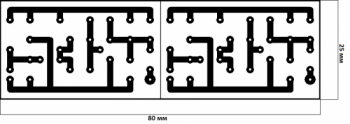

Печатная плата

Печатная плата.Радиожучок

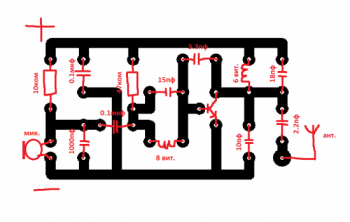

Схема расположения радиоэлементов


Радиожучок
