УМЗЧ на микросхеме LA4440

LA4440

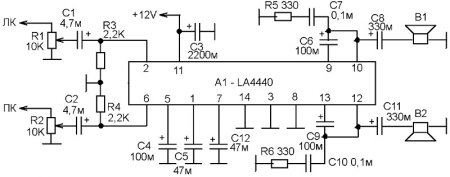

На основе микросхемы LA4440 можно собрать стереоусилитель для работы в автомобильной ситеме или совместно с персональным компьютером.

При питании от источника постоянного тока напряжением 12V выходная мощность усилителя 2x6W (при работе на акустические системы сопротивлением 4 Ом каждая, и коэффициенте нелинейных искажений не более 10%). При выходной мощности 1W коэффициент нелинейных искажений 0,1%.

Напряжение питания может быть от 10 до 18V. Это позволяет питать усилитель как от автомобильной бортовой сети (хотя для автомобильной эксплуатации этому УНЧ недостаточно мощности), так и от многих других источников, например, предназначенных для питания компьютерной периферии, а так от разнообразных «электронных трансформаторов» для галогенных светильников, при питании через выпрямительный мост.

Усилитель собран на печатной плате, показанной на рисунке в тексте. Разводка печати показана в зеркальном изображении, то есть, для изготовления платы фотоспособом. Однако, можно сделать плату и любым другим способом. В этом случае изображение разводки печатных дорожек необходимо «отразить» в любом графическом редакторе, или сделать это ручным способом, - перевести рисунок печатных дорожек на кальку с помощью копировальной бумаги, а потом, воспользовавшись прозрачностью кальки перевернуть изображение, так чтобы вид был зеркальным.

На плате расположены все детали УНЧ, даже переменные резисторы регулировки громкости. Конечно, их можно и вынести с платы.
Провода подачи питания подпаиваются со стороны печатных дорожек непосредственно к точкам монтажа конденсатора СЗ.
Все конденсаторы должны быть на напряжение не ниже напряжения питания.
Для работы требуется теплоотводящий радиатор. Эксплуатация без радиатора приведет к выходу из строя микросхемы.

Подвольский В.Н.
Источник: Журнал Радиоконструктор №5 2016 стр.14
