Усилитель на микросхеме TDA7050 (К174УН23)

Во многих радиолюбительских конструкциях УМЗЧ удобно использовать микросхему TDA7050 (рис. 1). Особенностью микросхемы является низкое напряжение питания (1,6...6 В) и минимальное количество дополнительных элементов.

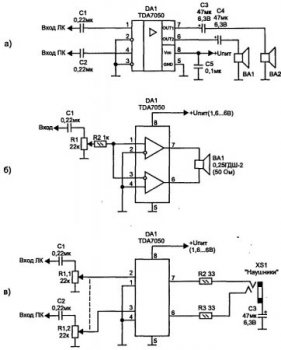

Рис. 1
Схемы включения TDA7050 (К174УН23)

Микросхема может работать как стереофонический усилитель (рис. 1, а). Максимальная выходная мощность каждого канала на нагрузке 32 Ом при питающем напряжении 3 В составляет 130 мВт. Микросхема имеет защиту выхода от короткого замыкания.

Схема усилителя упрощается, если использовать микросхему в мостовом включении (рис. 1, б). Для стереофонического УМЗЧ потребуется две микросхемы. В технических условиях на микросхему не рекомендуется подключать в мостовом режиме нагрузку сопротивлением менее 32 Ом.

На рис. 1 в, приведено включение микросхемы TDA7050 в качестве усилителя для наушников.
Отечественным аналогом микросхемы TDA7050 является микросхема К174УН23. Следует отметить лучшую работу отечественного аналога в мостовом включении, особенно на на-грузку сопротивлением ниже рекомендованного. При напряжении питания 3 В и сопротивлении нагрузки 8 Ом выходная мощность составила 300 мВт, а коэффициент гармоник не превысил 0,4%.
Одно важное предупреждение: во всех экспериментах с микросхемой никогда не превышайте напряжение питания более 6 В. Микросхема «не любит» этого!

Рис. 4.4. Печатная плата и размещение деталей для схемы рис. 2

На рис. 2 в качестве примера изображена печатная плата и размещение элементов стереофонического варианта УЗЧ на микросхеме TDA7050. В ней использованы оксидные конденсаторы С1—С4 зарубежного производства, конденсатор С5 — любой керамический (КМ, КЛС, К10).
