УМЗЧ с необычным темброблоком на А210К. К174УН7

УМЗЧ с необычным темброблоком

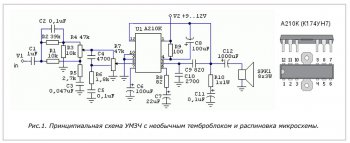

Интересный усилитель мощности звуковой частоты с необычным темброблоком можно собрать по схеме на Рис.1. В основе схемы микросхема А210К.
Регулятор громкости и тембра состоит всего из двух переменных резисторов: частотнокомпенсированного регулятора громкости R7 и тембра R4. В крайнем верхнем положении движка R4 подчеркиваются высшие частоты, в нижнем - низшие.
Схема УНЧ - К174УН7,А210К

В среднем положении движка АЧХ линейна; Мощность усилителя при напряжении питания 9 В -около 0,5 Вт, а при 12 В достигает 2 Вт. Аналог микросхемы А210К - отечественный чип - К174УН7.
Переменный резистор R7 с отводом от середины. Да, есть и такие, найти не сложно.
