Стрелочный индикатор уровня выходного сигнала

Стрелочный индикатор уровня выходного сигнала


Сегодня в качестве индикатора уровня выходного сигнала для различной звуковоспроизводящей техники используют целые электронные устройства, что отображают не только уровень сигнала, но и другую полезную информацию. Но раньше для этого использовались стрелочные индикаторы, что представляли собой микроамперметр типа М476 или М4762. Хотя сделаю оговорку: сегодня некоторые разработчики так же используют стрелочные индикаторы, хотя выглядят они куда интереснее и отличаются не только подсветкой, но и дизайном. Раздобыть старый стрелочный индикатор сейчас, возможно, проблема. Но у меня была парочка М4762 от старого советского усилителя, и я решил их задействовать.

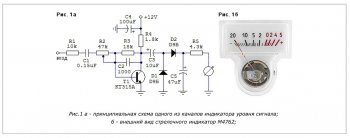

Схема стрелочного индикатора уровня сигнала

На Рис.1 представлена схема на один канал. Для стерео нам понадобится собрать два таких устройства. Индикатор уровня сигнала собран на одном транзисторе Т1, любом из серии КТ315. Для увеличения чувствительности использована цепь удвоения напряжения на диодах D1 и D2 из серии Д9. Устройство не содержит дефицитных радиодеталей, поэтому вы можете использовать любые, схожие по параметрам.

Установка показания индикатора, соответствующего номинальному уровню, проводится подстроечным резистором R2. Время интеграции индикатора 150-350 мс, а время обратного хода стрелки, определяемое временем разряда конденсатора С5, составляет 0,5-1,5 с. Конденсатор С4 один для двух устройств. Он используется для сглаживания пульсаций при включении. В принципе от этого конденсатора можно отказаться.

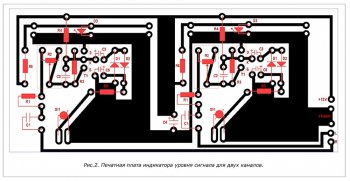

Печатная плата стрелочного индикатора

Устройство для двух звуковых каналов собрано на печатной плате размерами 100X43 мм (см. Рис.2). Тут же монтируются индикаторы. Для удобного доступа к построечным резисторам в плате просверлены отверстия (на рисунке не показаны), чтобы смогла пройти маленькая отвертка для настройки номинального уровня сигнала. Впрочем, только к этому и сводится настройка данного устройства. Возможно, понадобится подобрать резистор R1 в зависимости от силы выходного сигнала вашего устройства. Т.к. с другой стороны платы расположены стрелочные индикаторы, элементы Cl, R1 пришлось монтировать со стороны печатных проводников. Эти детали лучше взять как можно миниатюрнее, например, бескорпусные.
