Индикатор уровня выходного сигнала на светодиодах

Ни один усилитель, музыкальный центр, да любой звуковоспроизводящий комплекс не обходится сейчас без индикатора выходного сигнала. В основе предлагаемого устройства - интегральная микросхема фирмы Samsung - КА2281 (двухканальный пятиразрядный усилитель индикации с логарифмической шкалой). Отличается данное включение микросхемы от типового, только введением дополнительных светодиодов D11 и D12, которые загораются сразу при включении устройства и индицируют готовность к работе.

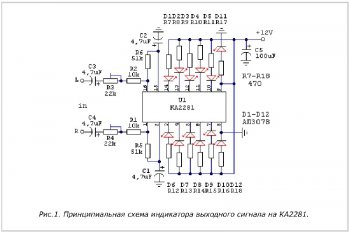

Схема индикатора уровня сигнала на светодиодах

Чувствительность индикатора регулируется резисторами R3 и R4 для каждого стереоканала отдельно, а конденсаторами С1 и С2 подстраивается скорость гашения светодиодов.

Зажигание светодиодов начинается с право налево (смотрите схему) для обоих стереоканалов. Для индикации пика сигнала поставьте светодиоды D1 и D6 красного свечения (на схеме все светодиоды АЛ307В - зеленого свечения). Для данного устройства не разрабатывалась печатная плата, т.к. все детали были собраны в навесном виде. Подключается индикатор к линейному выходу музыкального центра, телевизора, звуковой карты. Если захотите использовать его в ранее собранном темброблоке с УМЗЧ, подключите входы индикатора к входам микросхемы темброблока в соответствии с каналами, а питание - к стабилизированному источнику на 12В.
