Мощный УМЗЧ на микросхеме TDA1552Q

УМЗЧ на микросхеме TDA1552Q

TDA1552Q

Простой, надежный и мощный усилитель можно собрать на микросхеме Philips - TDA1552Q. Данный чип содержит встроенный стабилизатор напряжения (значит, будет достаточно выпрямленного напряжение от диодного моста), защиту от перегрева, короткого замыкания в нагрузке, переполюсовки питания. Очень удобен в применении для автомобильных усилителей мощности.
УМЗЧ на микросхеме TDA1552Q

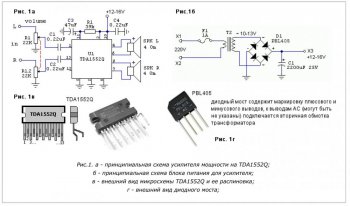

Компонентами СЗ и R1 (см. Рис. 1а) задается время задержки подключения динамиков, что избавляет их от характерных хлопков при включении питания усилителя. Задержку можно регулировать, изменяя сопротивление резистора или емкость конденсатора.

Технические характеристики усилителя мощности на TDA1552Q

Технические характеристики усилителя мощности на TDA1552Q

Внешний вид микросхемы представлен на Рис.1в. Обязательно прикрепите микросхему к радиатору, которым может быть кусок алюминиевой пластины размером 120Х50мм. Чем больше радиатор, тем большую мощность будет отдавать микросхема в нагрузку и меньше перегреваться. Это также избавит микросхему от срабатывания ее внутренней защиты при перегреве. Напряжение питания должно быть не стабилизированным, как уже упоминалось выше, микросхема содержит встроенный стабилизатор напряжения. В качестве источника питания замечательно подходит автомобильный аккумулятор, для питания от него собственно и рассчитана данная микросхема. Но, если вы захотите использовать усилитель в домашнем обиходе, вам понадобится блок питания.

Блок питания усилителя может быть собран по схеме на Рис. 1б. Вам понадобится сетевая вилка (XI, Х2) с проводом, предохранитель F1 на ток не более 1А, трансформатор Т2 с первичной обмоткой 220В и с вторичной на 10-13В, диодный мост D1 и конденсатор С1 емкостью не ниже 2200 мКф. И самое важное: провода питания, идущие к микросхеме УНЧ, должны быть скручены, иначе при повышении громкости микросхему будет "заваливать" (на слух - это ужасные искажения).
Так как данный блок питания питается от электрической сети, вы должны быть очень внимательны при подключении всех деталей, и соблюдать правила безопасности. Лучше будет попросить кого-то из взрослых проверить правильность соединения, а потом подключить устройство к сети. Прежде, чем подсоединять блок питания к УНЧ, проверьте тестером напряжение между общим проводом и контактом ХЗ. В этой цепи должно быть не более 17В, т.к. сама микросхема рассчитана на максимальное напряжение 18В.
В качестве громкоговорителей SPK L и SPK R могут использоваться динамики ваттностью не менее 20. Вы можете также подключить колонки от музыкального центра.
